时间:2017-09-12 16:45

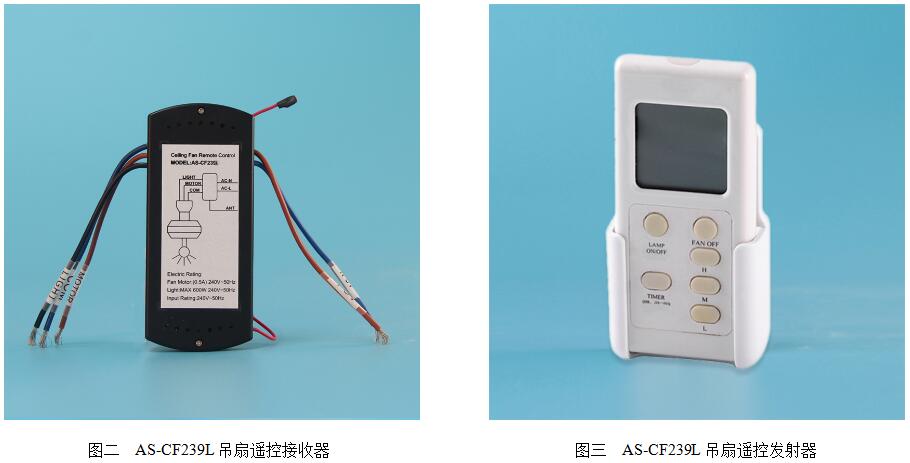

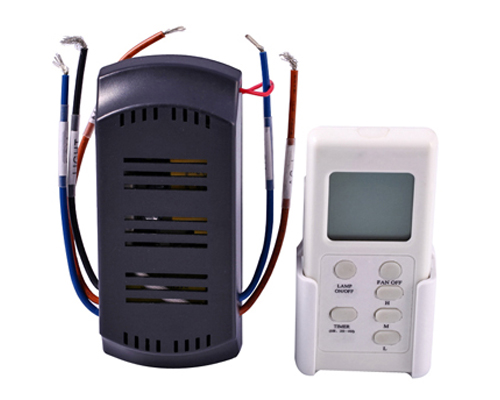

AS-CF239L是一款带LCD液晶显示的二路控制无线电吊扇遥控器,可分别控制吊扇和灯具,吊扇拥有三档速度调节,且具定时功能。该产品采用频率433.92MHZ的无线电发射及接收技术,信号穿透能力强。本产品除广泛应用在家庭,酒店,学校,办公室等一般场所,更可用于工业、军事、航模等特殊设备的使用控制。是家装、酒店、房地产、工业玩具、模拟训练等各行业的首选产品。
◆条型接收器:采用频率433.92MHZ的无线电发射及接收技术,其接收器形状为条型,可十分吻合地安放于无吊顶支架的装饰吊扇上钟内。一般吊扇加装此接收器后,整套装置浑然一体。无缝安装,自然天成!
◆无线遥控:采用无线电遥控,信号穿透能力强,无需对准方向,厅房之间,即使有墙壁阻隔,均可准确控制风扇和灯的开启和关闭。掌握遥控,风随心动!
◆ 三速调节:通过遥控器上简单的HI,MID,LOW按键,便捷的选择高、中、低三档风速 。风疾风缓,指尖轻按!
◆ 灯控开关:本遥控器上专门设有灯控开关,可直接控制带灯豪华吊扇上灯的开启或关闭。且适合白炽灯,节能灯,LED等各种灯具。灯明风转,风影相伴!
◆ 定时功能:用户可根据需要设置1小时,2小时,4小时或8小时自动关停时间(也可根据客户需求做出厂设置)。绸缪在胸,智能关停!
◆16组编码:本产品发射和接收器上分别装有4位拨码开关, 可设置16组不同编码,只有当发射器和接收器编码一致时,遥控器才能控制吊扇。客户可自由选择一只遥控器控制多台吊扇的开关,也可设置不同编码,满足同一空间多台吊扇分别独立工作。
◆外 形:本遥控器采用LCD液晶显示,数字、图标及操作指令一目了然。手感舒适。美观大方。

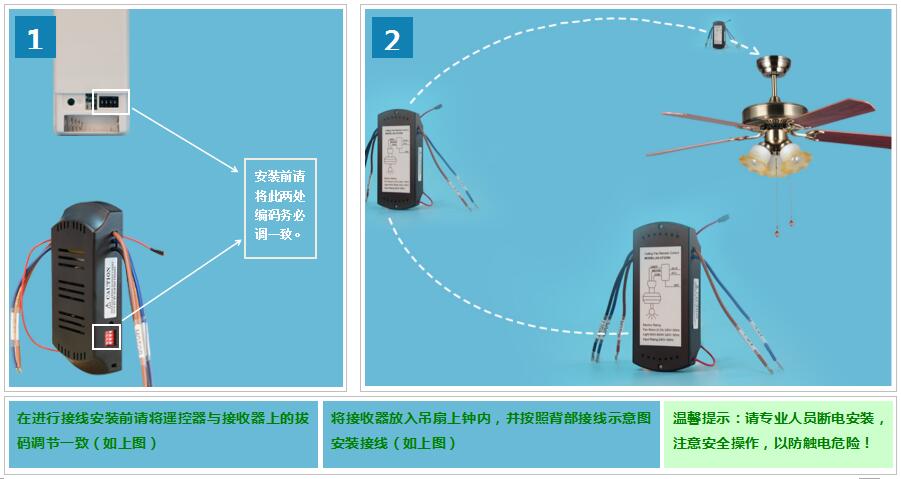

1、须请专业电工按照本说明书中安装接线图进行安装。

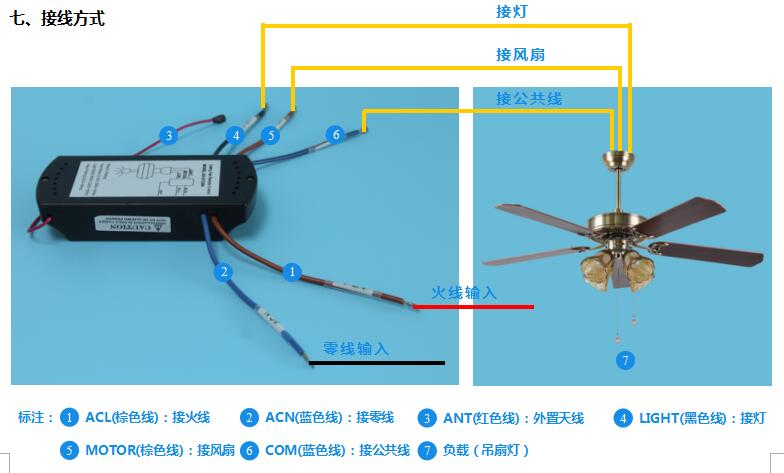

2、接线后请注意检查输入电源的火线和零线分别连接在 ACL 与 ACN 上,LIGHT 接灯的控制火线,MOTOR 接吊扇的控制火线,灯和吊扇的零线一起接在 COM 线上。
3、遥控接收器或吊扇运作之前,请先关掉保险盒的电源。
4、安装接收器到风罩内部,以适当保护接收器。
5、请勿拉扯或剪短接收器的引线。
6、设备通电,将遥控器装上电池(电池电量不足时,请及时更换,以免损坏遥控器)。
7、按一下遥控器上的 HI,MID,LOW 键,可以开启吊扇并按对应的速度转动,当吊扇运转后,按 HI, MID,LOW 键将在三档速度间互相转换;遥控器 LCD 屏上同时显示“吊扇 ”转动图标,其转动速度与字母(HI,MID,LOW)相对应。
8、按一下 Light ON/OFF 键,开启灯具,遥控器 LCD 屏上“ 灯泡”图标开启,再一次按下 Light ON/OFF 键,关闭灯具,遥控器LCD 屏上“灯泡 ”图标熄灭。
9、 按下 TIMER 键可以选择定时自动关闭吊扇,关闭时间可设定为:1,2,4,8 小时,遥控器LCD 屏上将会倒计时显示,四组定时时间可根据客户要求进行出厂前设置。

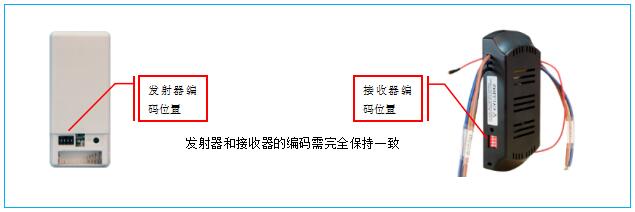

10、发射和接收器上分别装有 4 位拨码开关,最多可设置 16 个不同编码,只有当发射器和接收器的编码设置一致时,遥控器才能控制相应吊扇,这样可允许最多 16 台风扇在同一有效的遥控范围内,不会被另外一台遥控器误操控。拨码调节方法如下图所示。
温馨提示:操作遥控器之前,必须设定吊扇手动开关到高速,灯具(如果有的话)必须调到开的位置。
在吊扇上钟内安装AS-CF239L吊扇遥控接收器,所接入的吊扇和灯具即实现了遥控开关及风速调节功能,用户还可根据需要对吊扇设置不同的定时自动关停时间。吊扇路负载对排风扇类等阻性负载同样适用,灯具路负载可适用白炽灯、LED、日光灯、节能灯等各类负载(也可不接灯具)。
