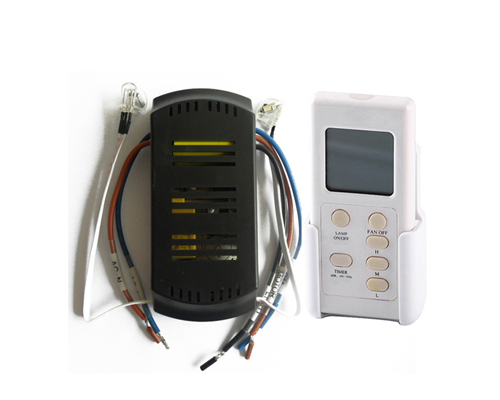

AS-CF236L是一款带 LCD 液晶显示的二路控制红外吊扇遥控器，拥有三档速度调节，可分别控制吊扇和灯具，且具定时功能。本产品除广泛应用在家庭，酒店，学校，办公室等一般场所；更可用于工业、军事、航模等特殊设备的遥控控制。是家装、酒店、房地产、工业玩具、模拟训练等各行业的首选产品。

• 功能特征
• 图片说明

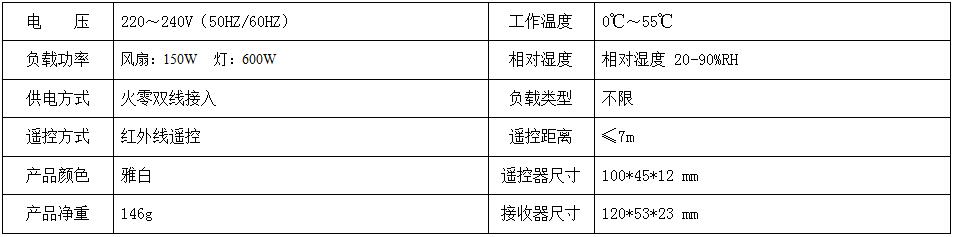

• 规格指标
• 安装指南
• 操作指南
• 产品应用
• 文件下载

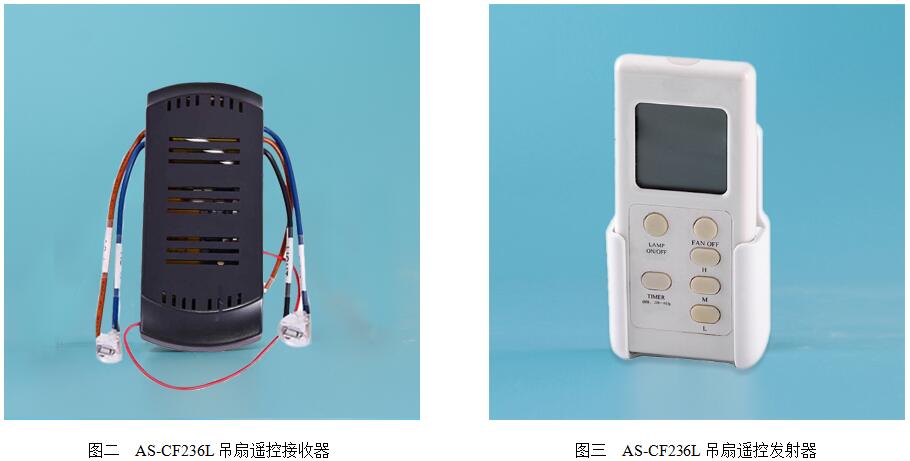

• ◆条型接收器：采用红外线发射及接收技术，其接收器形状为条型， 可十分吻合地安放于无吊顶支架的装饰吊扇上钟内。一般吊扇加装此接收器后，整套装置浑然一体。无缝安装，自然天成！
  ◆ 红外遥控：采用红外线遥控，无需拨码配对，简单方便，可同时控制风扇和灯具。掌握遥控，风随心动！
  ◆三速调节：通过遥控器上简单的 HI,MID,LOW 按键，便捷的选择高、中、低三档风速 。风疾风缓，指尖轻按！
  ◆灯控开关：本遥控器上专门设有灯控开关，可直接控制带灯豪华吊扇上灯的开启或关闭。且适合白炽灯，节能灯，LED等各种灯具。灯明风转，风影相伴！
  ◆ 定时功能：本产品设有定时功能，用户可根据需要设置1小时，2小时，4小时或8小时定时关停时间（也可根据客户需求做出厂设置）。绸缪在胸，智能关停！
  ◆ 外   形：本遥控器采用LCD液晶显示,数字、图标及操作指令一目了然。手感舒适。美观大方。

•

•

•


• 1、须请专业电工按照本说明书中安装接线图进行安装。

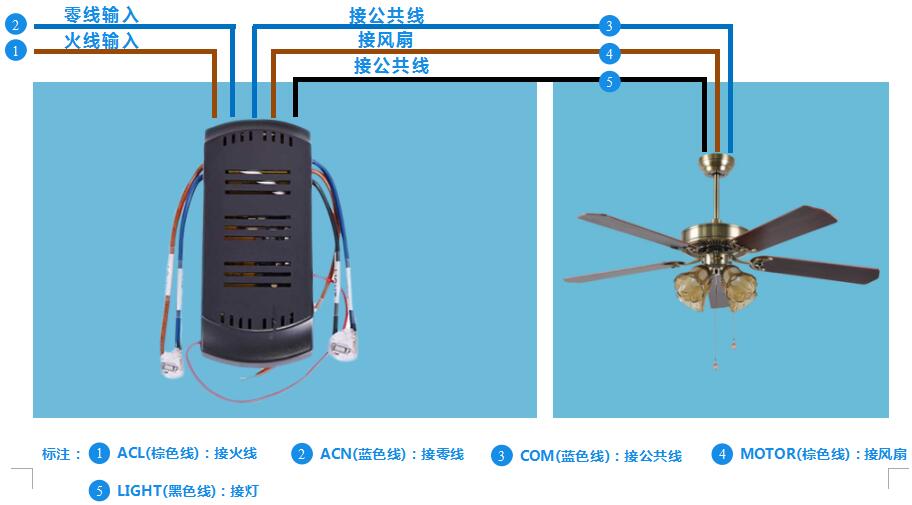

  2、安装后请注意检查输入电源的火线和零线分别连接在 ACL 与 ACN 上，LIGHT 接灯的控制火线，MOTOR 接吊扇的控制火线，灯和吊扇的零线一起接在 COM 线上。 接好线后，IR 红外接收头要放置在外面。
  3、遥控接收器或吊扇运作之前，请先关掉保险盒的电源。

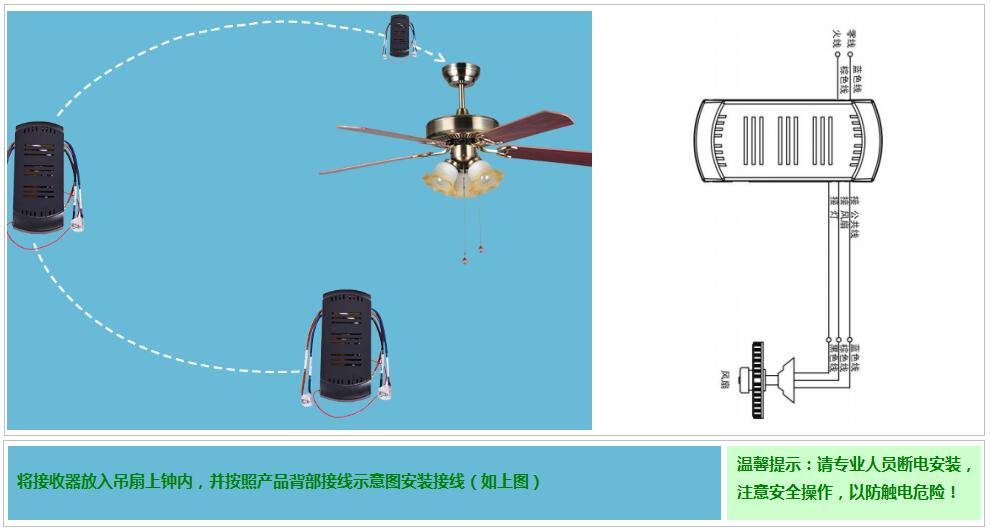

  4、安装接收器到风罩内部，以适当保护接收器。
  5、请勿拉扯或剪短接收器的引线。
  6、设备通电，将遥控器装上电池（电池电量不足时，请及时更换，以免损坏遥控器）。
  7、按一下遥控器上的 HI，MID，LOW 键，可以开启吊扇并按对应的速度转动，当吊扇运转后，按 HI， MID，LOW 键将在三档速度间互相转换；遥控器 LCD 屏上同时显示“吊扇 ”转动图标，其转动速度与字母（HI，MID，LOW）相对应。
  8、按一下 Light ON/OFF 键，开启灯具，遥控器 LCD 屏上“ 灯泡”图标开启，再一次按下 Light ON/OFF 键，关闭灯具，遥控器LCD 屏上“灯泡 ”图标熄灭。
  9、 按下 TIMER 键可以选择定时自动关闭吊扇，关闭时间可设定为：1，2，4，8 小时，遥控器LCD 屏上将会倒计时显示，四组定时时间可根据客户要求进行出厂前设置。
  10、接收器上装有二只红外接收头，分别悬挂在吊扇上钟外壁 180°对角线上， 当用户在接收头的正对面或在接收头垂直 90°的方位（最差角度）对吊扇进行遥控操作时，吊扇接收器都能正常感应和接收，这样在 360°的范围内，吊扇无接收盲点和死区。
  温馨提示：操作遥控器之前，必须设定吊扇手动开关到高速，灯具（如果有的话）必须调到开的位置




• 　　在吊扇上钟内安装AS-CF236L吊扇遥控接收器，所接入的吊扇和灯具即实现了遥控开关及风速调节功能，用户还可根据需要对吊扇设置不同的定时自动关停时间。吊扇路负载对排风扇类等阻性负载同样适用，灯具路负载可适用白炽灯、LED、日光灯、节能灯等各类负载（也可不接灯具）。




• PDF 说明书下载
  点击下载>>>>>
